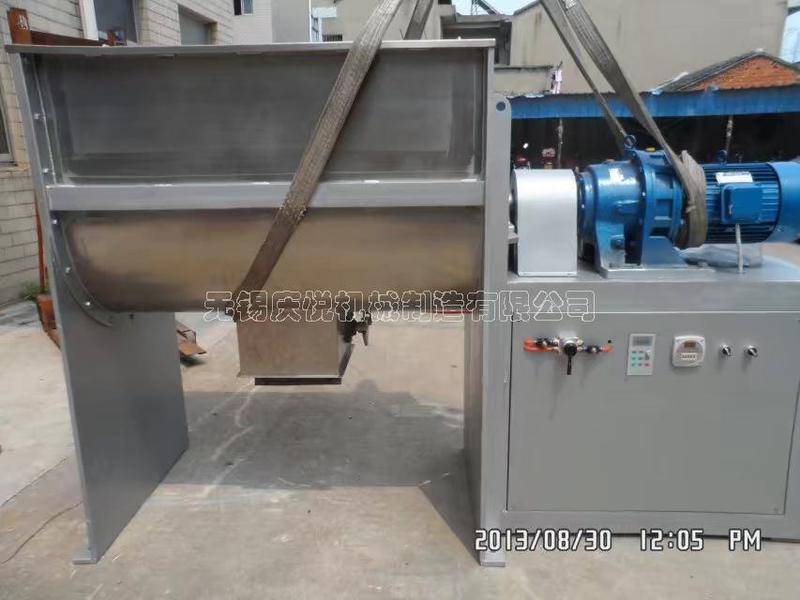

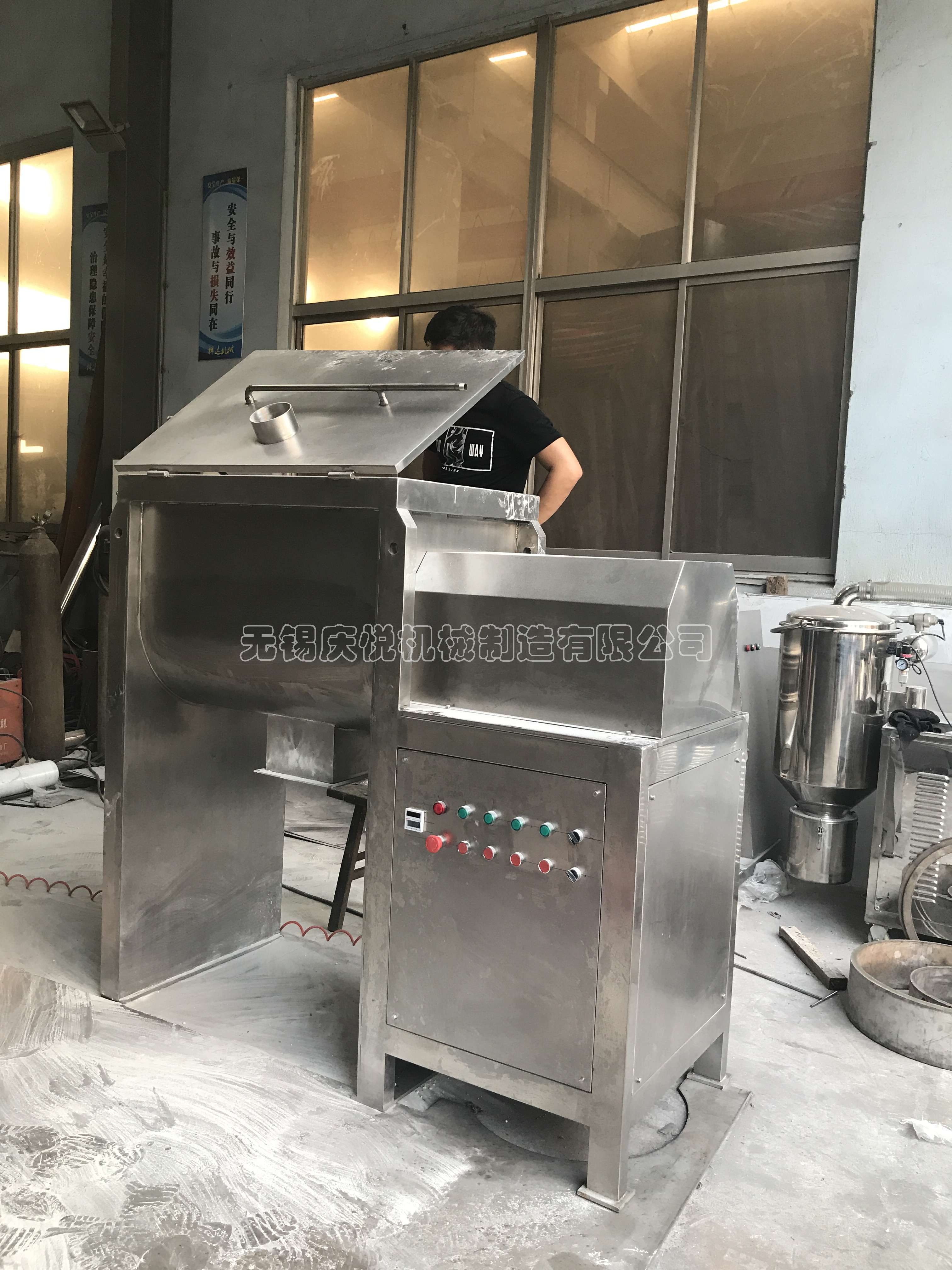

卧式螺带混合机结构特点：由U形容器、螺带搅拌叶片和传动部件组成；U形的长体筒体结构，保证了被混合物料（粉体、半流体）在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上，形成一个低动力高效的混合环境，螺带状叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，可使物料在流动中形成更多的涡流。加快了混合速度，提高混合均匀度；
卧式螺带混合机出料方式：粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀。可配置加热或冷却夹套。加热方式有电加热和导热油加热两种方式。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。小型号混合机采用减速机直联方式，结构简单，运行可靠度高，维护方便。大型号混合机采用皮带轮带动摆线减速机驱动，皮带传动的弹性连接有在超载时保护传动部件的优势。
卧式螺带混合机技术参数
规格型号 | 全容积（m3） | 装载系数 | 电机功（kw） | 外形尺寸（mm） | 重量（kg） |
WLD-0.1 | 0.1 | 0.4-0.6 | 2.2 | 1200×650×550 | 230 |
WLD-0.2 | 0.2 | 0.4-0.6 | 3 | 1800×700×650 | 250 |
WLD-0.3 | 0.3 | 0.4-0.6 | 4 | 2000×700×700 | 280 |
WLD-0.5 | 0.5 | 0.4-0.6 | 5.5 | 2300×750×1100 | 800 |
WLD-0.8 | 0.8 | 0.4-0.6 | 7.5 | 2600×900×1200 | 900 |
WLD-1 | 1 | 0.4-0.6 | 11 | 2800×920×1300 | 1300 |
WLD-1.5 | 1.5 | 0.4-0.6 | 15 | 3200×1000×1500 | 2000 |
WLD-2 | 2 | 0.4-0.6 | 15 | 3300×1200×1600 | 2500 |
WLD-3 | 3 | 0.4-0.6 | 18.5 | 3800×1300×1800 | 3200 |
WLD-4 | 4 | 0.4-0.6 | 22 | 4200×1400×2000 | 4300 |
WLD-5 | 5 | 0.4-0.6 | 30 | 4300×1500×2100 | 6000 |
WLD-6 | 6 | 0.4-0.6 | 45 | 4400×1600×2200 | 6800 |
WLD-8 | 8 | 0.4-0.6 | 55 | 4500×2200×2500 | 7600 |
WLD-10 | 10 | 0.4-0.6 | 55 | 5500×2700×2700 | 8000 |
WLD-12 | 12 | 0.4-0.6 | 75 | 5700×3000×2800 | 10000 |
WLD-15 | 15 | 0.4-0.6 | 90 | 5800×3500×2900 | 11500 |
WLD-20 | 20 | 0.4-0.6 | 110 | 6000×3700×3000 | 13000 |
